Контрольно-измерительный инструмент

Контрольно-измерительный инструмент используется в процессе производства и контроля качества изделий.

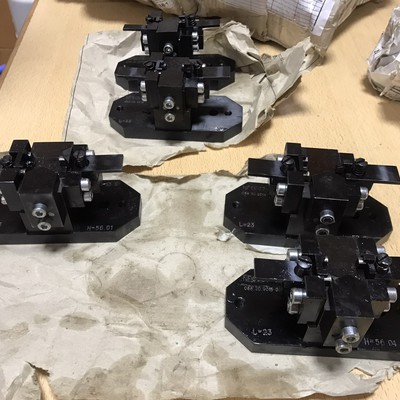

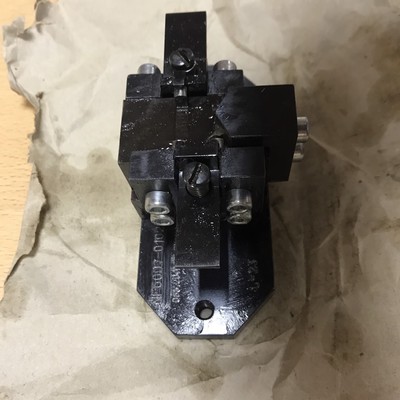

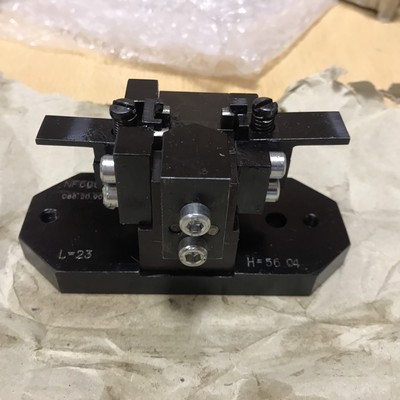

Калибры – это бесшкальные инструменты, применяемые для измерения размеров, формы и взаимного расположения поверхностей изделия. Выделяют предельные и нормальные калибры. Нормальный калибр или шаблон используется для проверки измерения сложных поверхностей. Предельный калибр включает проходную и непроходную части и предназначен для проверки цилиндрических, резьбовых, шлицевых и конусных профилей. При изготовлении калибров обязательным является следование принципу Тейлора: проходной калибр должен являться прототипом сопрягаемой детали и измерять размер по всей длине поверхности соединения с учётом нелинейности её формы. Видами предельных калибров являются калибр-скоба, резьбовой калибр-пробка, калибр-пробка, резьбовой калибр-кольцо и т.д.

Скоба – это специальный измерительный инструмент, предназначенный для точного измерения линейных размеров и внешнего диаметра деталей цилиндрической формы. Они изготавливаются шести типоразмеров с лимитами измерения от 0 до 150 мм. Скобы оснащены теплоизоляционными накладками, арретиром для отвода передвижной «пятки» указателями поля допуска. В случае надобности дополнительно к скобам с пределом измерения до 50 мм, может изготавливаться устройство для контроля среднего диаметра резьбы методом трех проволочек.

Измерительная пробка бывает односторонней и двухсторонней. Для измерения пазов диаметром менее 15 мм пробки используются редко. Другое дело – измерение крупных отверстий. В этом случае применение измерительной пробки с несколькими соплами, направленными в разные стороны, часто неизбежно. Типовым методом контроля отверстий диаметров около 8 мм также является применение измерительных пробок с выходными соплами. Чтобы получить точные измерения диаметров втулки и штока измерительную пробку вытачивают и плотно пригоняют к втулке. Если на изделии центральная поверхность отсутствует, на калибре необходимо наметить центральную базовую ступень для контроля положения пробок.

Резьбовое кольцo или резьбовое калибр-кольцо служит для контроля наружной резьбы. Резьбовые кольца выпускаются комплектами: калибр-кольцо проходной (ПР) или калибр-кольцо непроходной (НЕ). Резьбовые калибр-кольца выпускаются для контроля разных видов резьбы: метрической, дюймовой, трубной, специальной. В зависимости от диаметра выделяют резьбовые кольца с полным профилем резьбы, с укороченным профилем резьбы, с профилей для трубной цилиндрической резьбы, с укороченным профилем для трубной цилиндрической резьбы, гладкие калибры-кольца резьбовые и цилиндрические резьбовые кольца общепромышленного назначения.
